Mining Roof Bolt Type Friction Rock Anchor

Grouted Bolts

Ang grouting bolt ay isang uri ng high-strength bolt na ginagamit para sa underground engineering support. Ito ay bumubuo ng isang malakas na sistema ng suporta sa pamamagitan ng pag-inject ng slurry sa borehole at pagkatapos ay pagpapagaling dito. Ang mga grout bolts ay angkop para sa paggamit sa iba't ibang pormasyon ng bato at lupa upang magbigay ng maaasahang suporta at proteksyon. Kasama sa mga bentahe nito ang paglaban sa kaagnasan, mataas na lakas ng makunat, madaling pag-install at iba pang mga tampok, na maaaring matugunan ang iba't ibang mga pangangailangan sa engineering.

Pagtutukoy

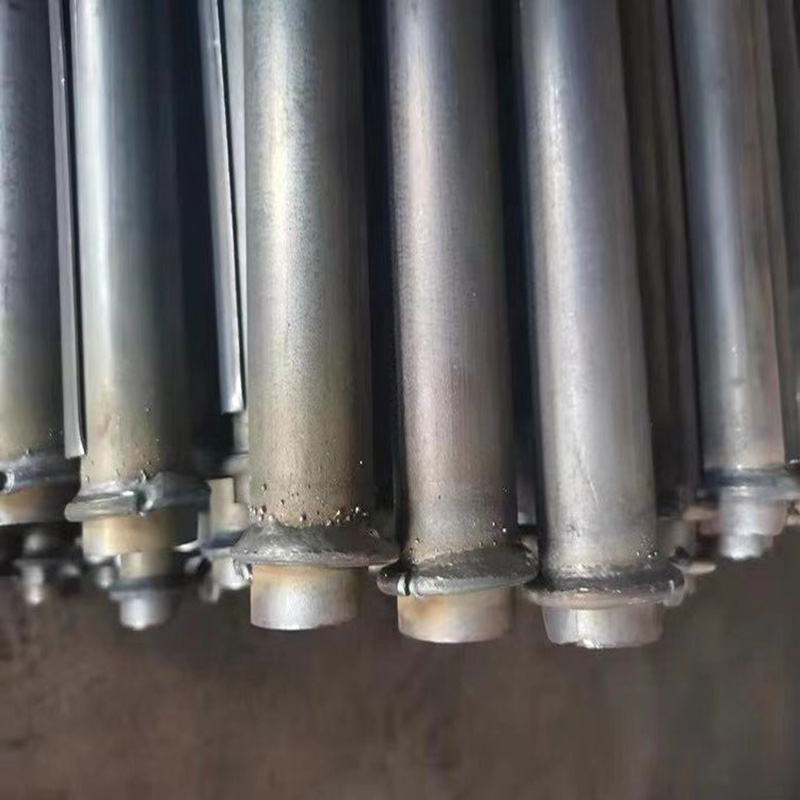

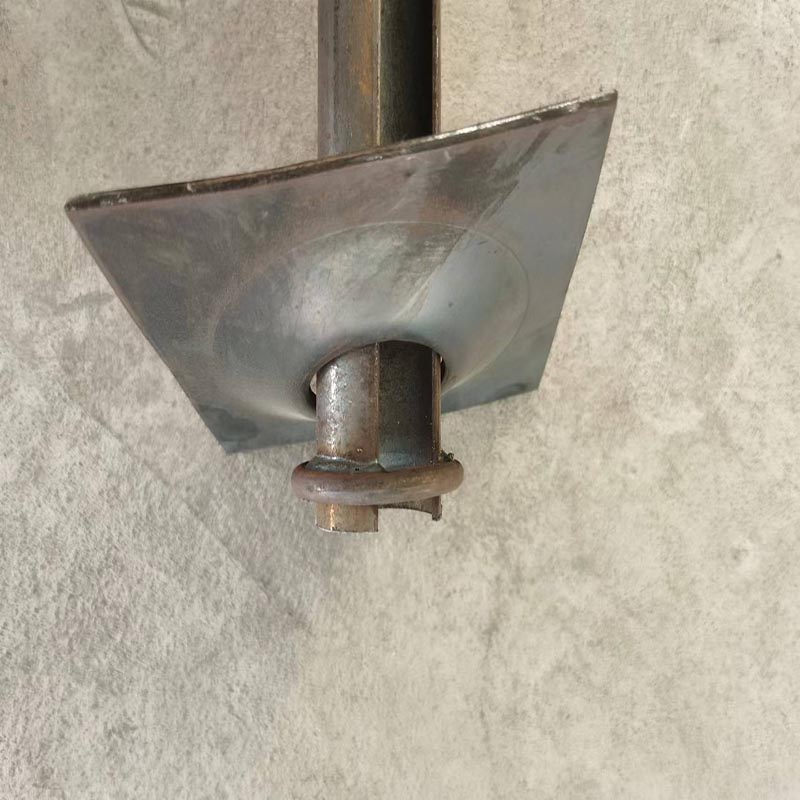

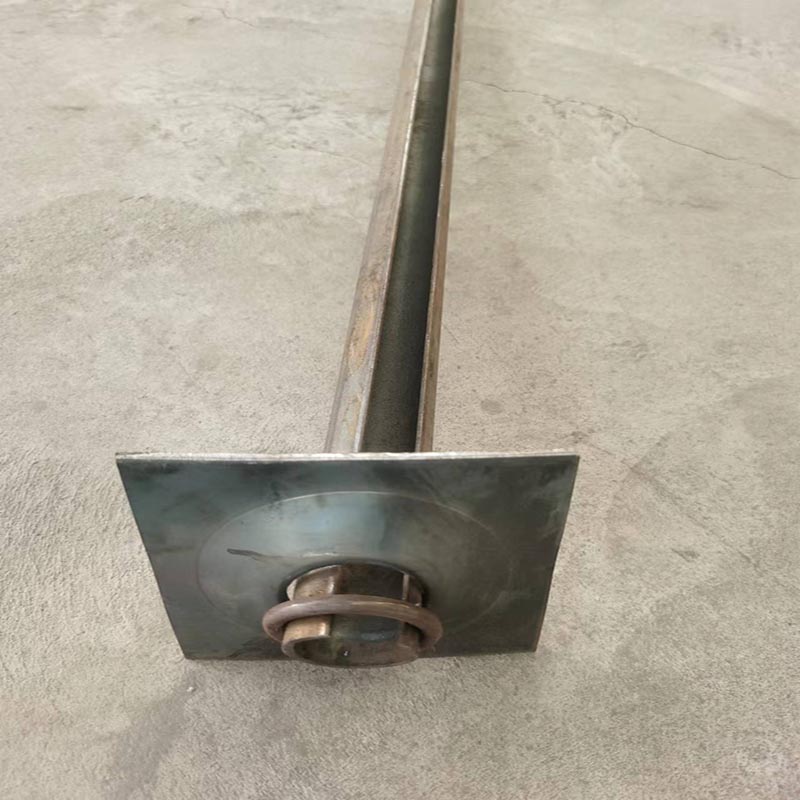

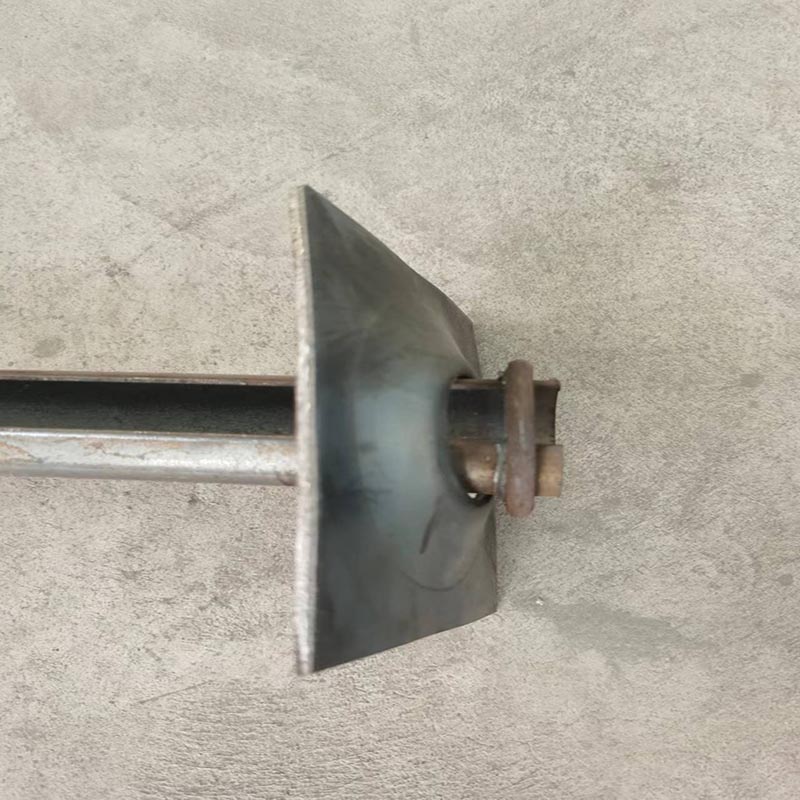

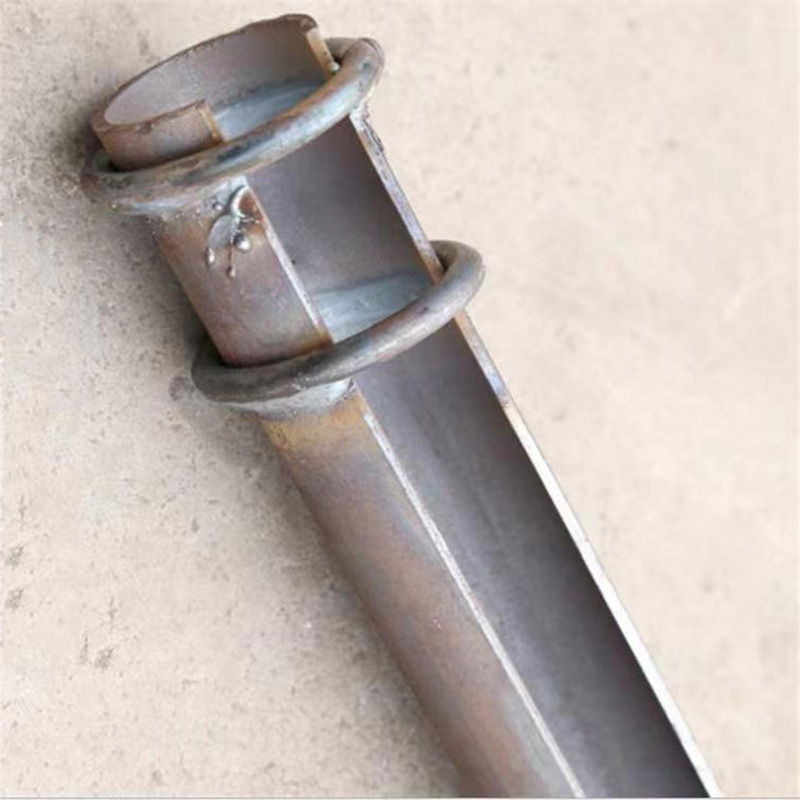

Mga Detalye ng Slit Tube Anchor

Ang Slit Tube Anchor ay isang bagong uri ng anchor na ginagamit para sa perimeter rock support, na nagpapatupad ng full-length na anchoring sa pamamagitan ng pag-install ng mga high-strength steel tubes na may mga longitudinal slits sa mga drilled hole. Ang anchor ay maaaring pigilan ang nakapalibot na bato mula sa pag-slide habang inilalapat ang radial pressure at friction, na pupunan ng suporta ng anchorage force tray, upang ang nakapalibot na bato ay sumailalim sa three-way na puwersa upang matiyak ang katatagan ng nakapalibot na bato. Kung ikukumpara sa tumataas na shell anchor, ang slit-tube anchor ay itinuturing na may mas mahusay na teknikal na mga katangian dahil sa kakayahan nitong dagdagan ang anchoring force sa pagkakaroon ng pagsabog na vibrations at rock displacement, at upang mapanatili ang suporta sa resistensya kahit na ang nakapalibot na bato ay makabuluhang inilipat.

Ang mga teknikal na kinakailangan ng sewing tube anchor ay kinabibilangan ng mga sumusunod na puntos:

1. Tiyakin na ang ibabaw ng sewing tube anchor rod ay makinis, walang halatang pinsala, kaagnasan o weld crack, at walang mga butas sa hangin, slag entrapment o burn-through phenomenon. Ang papag ay dapat na malayang gumagalaw sa baras, at ang anggulo ng hindi pagkakapantay-pantay sa pagitan ng retaining ring interface at ang pagbubukas ng sewing pipe ay angkop na nakatakda sa pagitan ng 1700-1900.

2. ang retaining ring weld ay dapat magkaroon ng pull-off force ≥80kN, habang ang ultimate tensile force ng anchor rod body ay dapat umabot o lumampas sa 110kN. ang paunang puwersa ng pag-angkla ay dapat na mas malaki kaysa o katumbas ng 25kN/m, habang ang kapasidad ng tindig ng papag ay dapat na higit sa 65kN.

Mga pag-iingat para sa pag-install ng sewing tube anchor:

1, Bago i-load ang anchor na gamot roll, ipasok muna ang anchor sa butas upang subukan ang lalim ng anchor eye, upang makita kung ang lalim ng butas ay nakakatugon sa mga kinakailangan, kung ang lalim ay hindi sapat, ang mata ay dapat na muling drilled upang matugunan ang mga kinakailangan hanggang.

2、Pag-install, una, i-load ang mga anchoring roll sa mata ayon sa tinukoy na dami (gumamit ng 2 roll), at pagkatapos ay ipasok ang anchor rod. Sa oras na ito, i-set up ang connecting sleeve, ipasok ang wind anchor, simulan ang wind anchor upang paikutin, dahan-dahang sumulong sa ilalim ng mata, pukawin ang 20s, ihinto ang pagbabarena, alisin ang wind anchor, maghintay ng 5min bago alisin ang connecting sleeve . 20min mamaya, ilagay sa papag, higpitan ang nut gamit ang isang wrench.

3、Ang papag ay dapat na mahigpit na nakakabit sa pader ng bato, kung ang pader ng bato ay hindi patag, gumamit ng handaxe upang i-level muna ito, at pagkatapos ay i-install ito.

4、Ang puwersa ng pag-angkla nito ay hindi dapat bababa sa 50KN/ugat.
