Swelex Bolt

Paglalarawan:

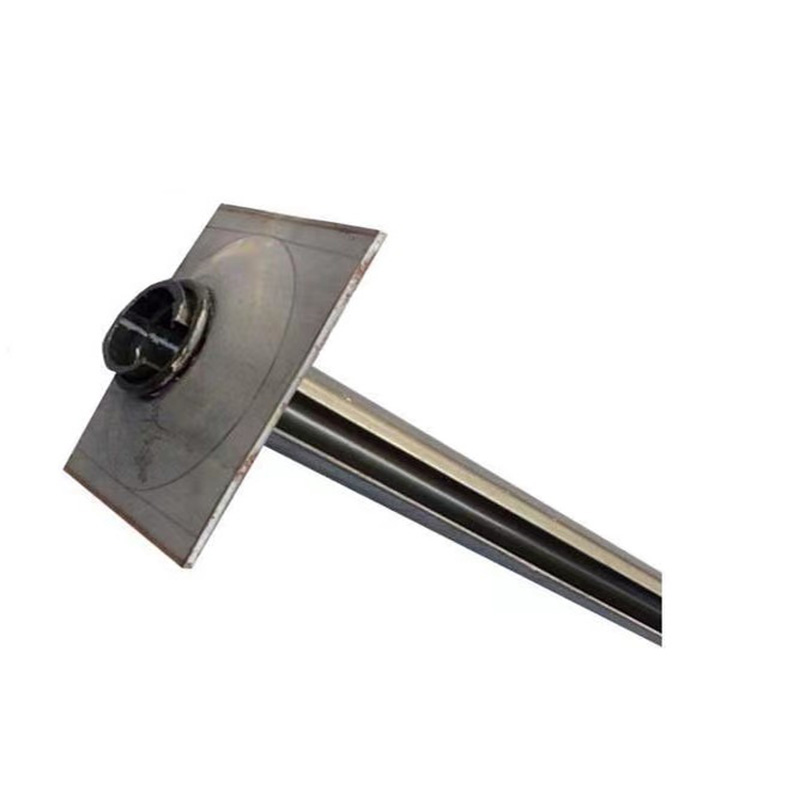

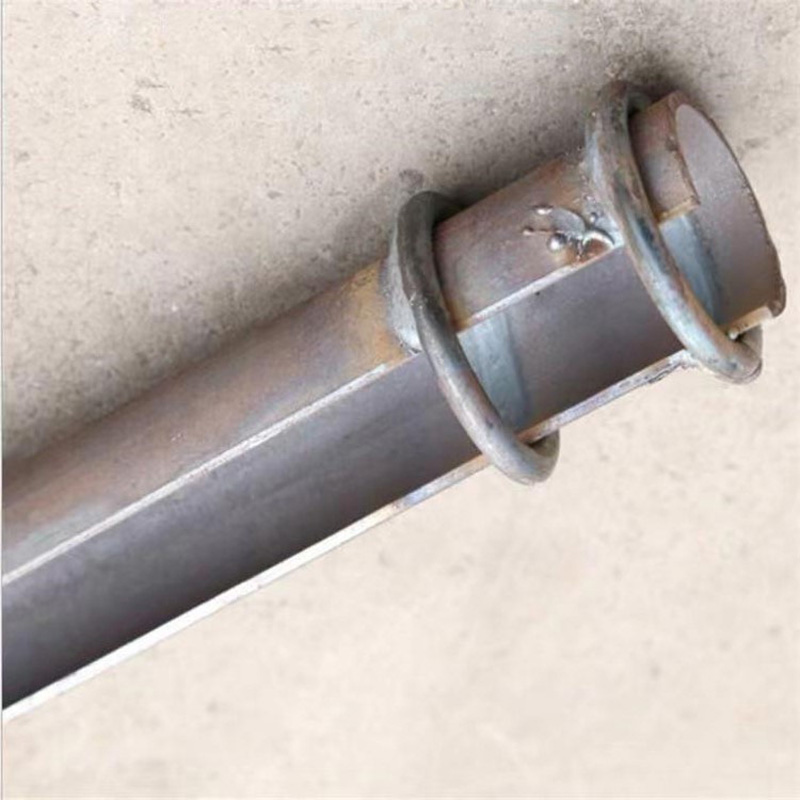

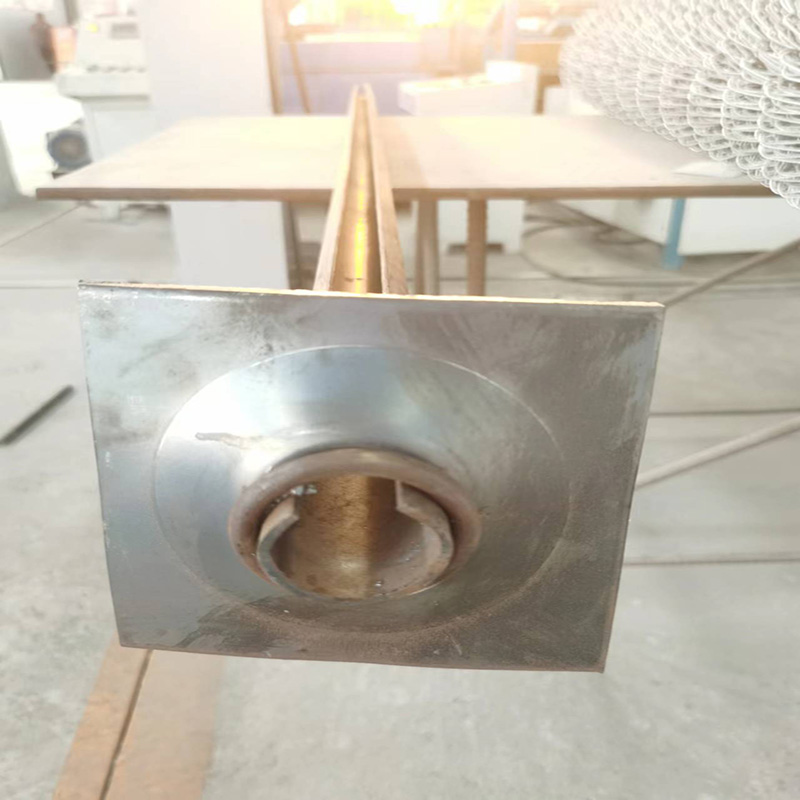

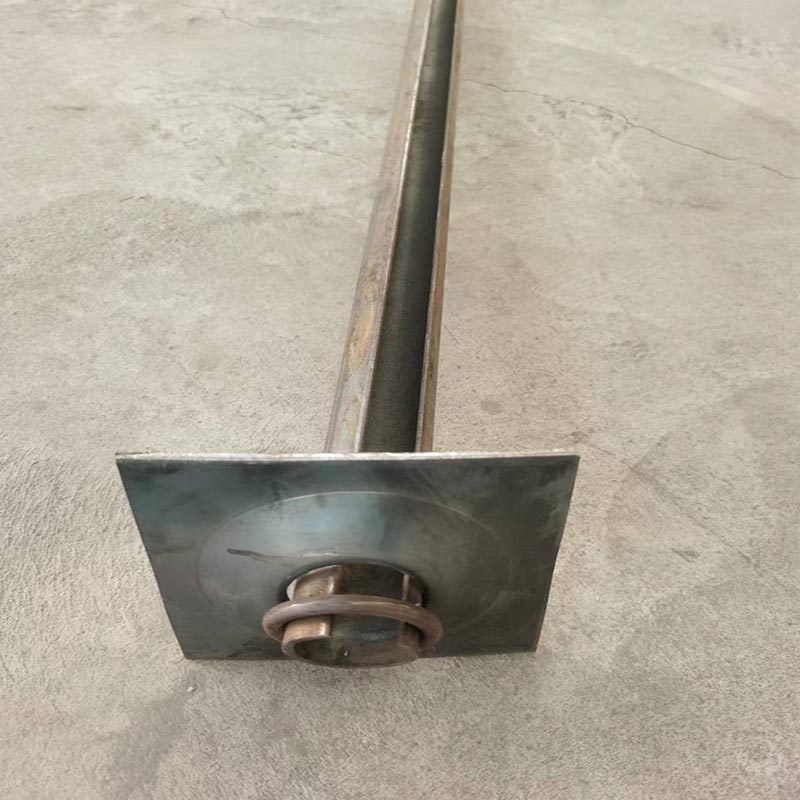

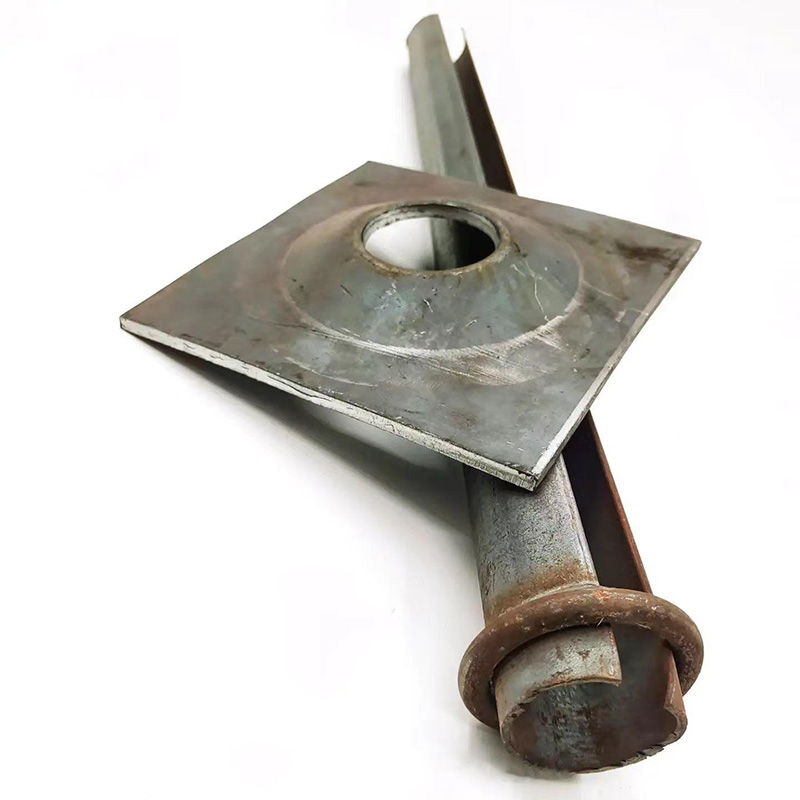

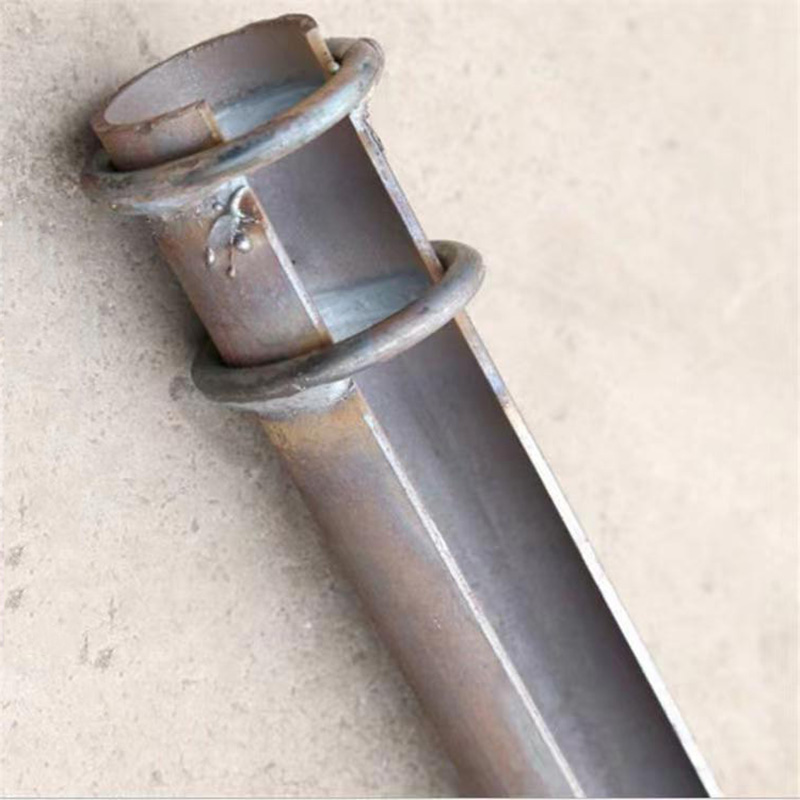

Ang Split Set Anchor ay isang mahusay at maaasahang geotechnical support product, malawakang ginagamit sa pagmimina, tunneling, slope reinforcement at iba pang larangan ng engineering. Bilang isang kinatawan ng Friction Rock Anchor, ito ay dinisenyo na may isang axial slit sa high-strength steel pipe, na bumubuo ng radial expansion force sa panahon ng pag-install at malapit na sumusunod sa drilling wall upang bumuo ng isang matatag na friction anchoring effect. Kung ikukumpara sa mga tradisyunal na anchor, ang Split Set Anchor ay hindi nangangailangan ng grouting o resin reinforcement, at mabilis itong i-install, nagbibigay ng agarang suporta at makabuluhang pagpapabuti ng kahusayan sa konstruksiyon.

Kung ikukumpara sa Swelex Bolt, ang Split Set Anchor ay may bentahe ng pagiging mas simple at hindi gaanong magastos sa pag-install, na may mahusay na tensile strength at shear resistance, na ginagawa itong angkop para sa isang malawak na hanay ng mga geologic na kondisyon. Ang mataas na tibay ng materyal ay umaangkop sa pagpapapangit ng mass ng bato at pinapanatili ang katatagan ng suporta sa paglipas ng panahon. Bilang karagdagan, ang Split Set Anchor ay maaaring gamitin sa iba't ibang laki ng mga tray at nuts upang flexible na matugunan ang mga pangangailangan ng proyekto, na ginagawa itong isang perpektong pagpipilian para sa underground na suporta sa proyekto. Para man sa pansamantalang suporta o permanenteng pagpapalakas, ang Split Set Anchors at Friction Rock Anchors ay nagbibigay ng ligtas, cost-effective at mahusay na solusyon at naging isa sa mga pangunahing teknolohiya sa modernong geotechnical engineering.

Pagtutukoy

Materyal ng sewing tube anchor

Ang materyal ng sewing tube anchor ay direktang nakakaapekto sa kapasidad nitong tindig, tibay at naaangkop na kapaligiran. Kasama sa mga karaniwang materyales ang:

(1) Mataas na lakas ng haluang metal na bakal

De-kalidad na carbon steel (Q235, Q345) o alloy steel (42CrMo) na may mataas na lakas ng tensile (≥500MPa) at magandang tibay.

Ang ibabaw ay maaaring maging hot dip galvanized (HDG) o epoxy coated upang mapabuti ang pagganap ng anti-corrosion, na angkop para sa basa o kinakaing unti-unti na mga kapaligiran.

(2)Materyal na hindi kinakalawang na asero (opsyonal)

Angkop para sa mga lubhang kinakaing unti-unti na kapaligiran (hal. mga minahan ng karbon, saline at alkaline strata), na may 304 o 316 na hindi kinakalawang na asero upang pahabain ang buhay ng serbisyo.

(3) Espesyal na proseso ng paggamot

Cold roll forming: Tiyakin ang pare-parehong kapal ng pader ng steel pipe at pagbutihin ang epekto ng rubbing anchoring,

Heat treatment at tempering: Pagandahin ang tigas at paglaban sa pagkapagod ng bakal.

 Mga Katangian ng Pagganap ng Slit Pipe Anchor

Ang pangunahing bentahe ng Slit Pipe Anchor (Friction Rock Stabilizer) ay nakasalalay sa agarang suporta nito, mataas na friction resistance at kaginhawaan ng konstruksiyon, ang mga pangunahing index ng pagganap ay kinabibilangan ng:

(1) Mataas na friction anchoring force

Sa pamamagitan ng elastic deformation ng steel pipe at ng borehole wall nang malapit, ang radial friction resistance (30-50kN) ay nabuo, na maaaring magbigay ng agarang suporta nang walang grouting.

Ito ay angkop para sa hindi matatag na mga geological na kondisyon tulad ng mga maluwag na pagbuo ng bato at mga fractured zone.

(2) Napakahusay na tensile at shear resistance

Ang tensile strength ≥150kN, shear resistance ≥100kN, ay epektibong makokontrol ang pagpapapangit ng nakapalibot na bato.

Kung ikukumpara sa Swelex Bolt (Expansion Anchor), ang Slit Tube Anchor ay mas angkop para sa dynamic na kapaligiran sa paglo-load.

(3) Nakikibagay

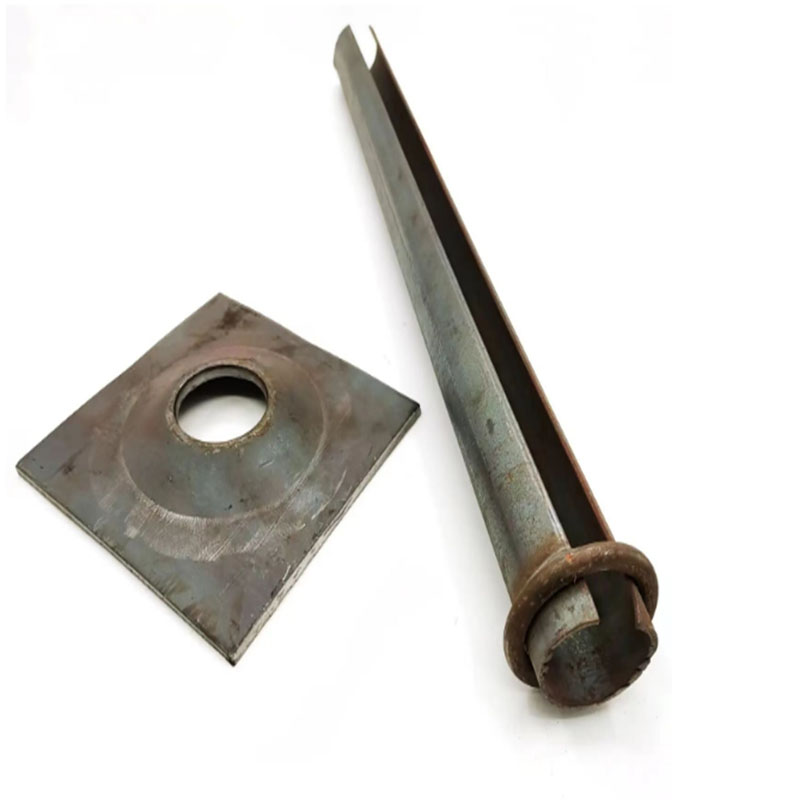

maaaring itugma sa mga accessory tulad ng mga pallet, nuts, ball washer, atbp. upang umangkop sa iba't ibang pangangailangan ng suporta.

Hanay ng diameter na 33mm-48mm, haba ng 1m-6m, nababaluktot upang tumugma sa mga pangangailangan ng proyekto.

(4) paglaban sa kaagnasan

Tinitiyak ng galvanized o epoxy coated na paggamot ang higit sa 20 taon ng buhay ng serbisyo at binabawasan ang mga gastos sa pagpapanatili.

Proseso ng produksyon ng sewing tube anchor

Ang proseso ng pagmamanupaktura ng sewing tube anchor ay direktang nakakaapekto sa kalidad at pagganap nito, at ang mga pangunahing hakbang ay kinabibilangan ng:

(1) Pagputol ng bakal na tubo at pagbubukas ng tahi

Ang laser cutting o precision sawing ay ginagamit upang matiyak ang flat cut at mabawasan ang stress concentration.

Ang mga single o double slits (lapad na 1-2mm) ay binubuksan sa direksyon ng axial upang magbigay ng elastic expansion capacity.

(2) Cold Roll Forming

Ayusin ang panlabas na diameter ng tubo sa pamamagitan ng cold rolling process upang mapabuti ang kinis ng ibabaw at mapahusay ang friction contact area.

(3) Heat treatment (opsyonal)

Tempering (quenching+tempering) ng high-strength steel para mapahusay ang komprehensibong mekanikal na katangian.

(4) Anti-corrosion treatment

Hot dip galvanized (zinc layer ≥80μm) o na-spray ng epoxy resin, na angkop para sa acidic at mahalumigmig na kapaligiran.

 Pag-install at paggamit ng Slit Pipe Anchor

Ang pag-install ng Slit Pipe Anchor (Self-Drilling Friction Bolt) ay maginhawa at angkop para sa mabilis na suporta, ang mga pangunahing hakbang ay ang mga sumusunod:

(1) Pagbabarena

I-drill ang mga butas gamit ang rock drill o drill truck, ang diameter ng butas ay 2-4mm na mas malaki kaysa sa anchor diameter (hal. Φ33 anchor na may Φ35-37 drill hole).

Siguraduhing malinis ang dingding ng butas at walang natitirang slag.

(2) Pag-install ng anchor

Ipasok ang sewing tube anchor sa butas, at hampasin ang dulo ng anchor ng impact hammer o installation machine upang ganap itong mapalawak at malapit na magkasya sa dingding ng butas.

Magbigay kaagad ng puwersa ng suporta pagkatapos ng pag-install nang hindi naghihintay para sa paggamot (hal. ang mga resin anchor ay kailangang maghintay para sa solidification).

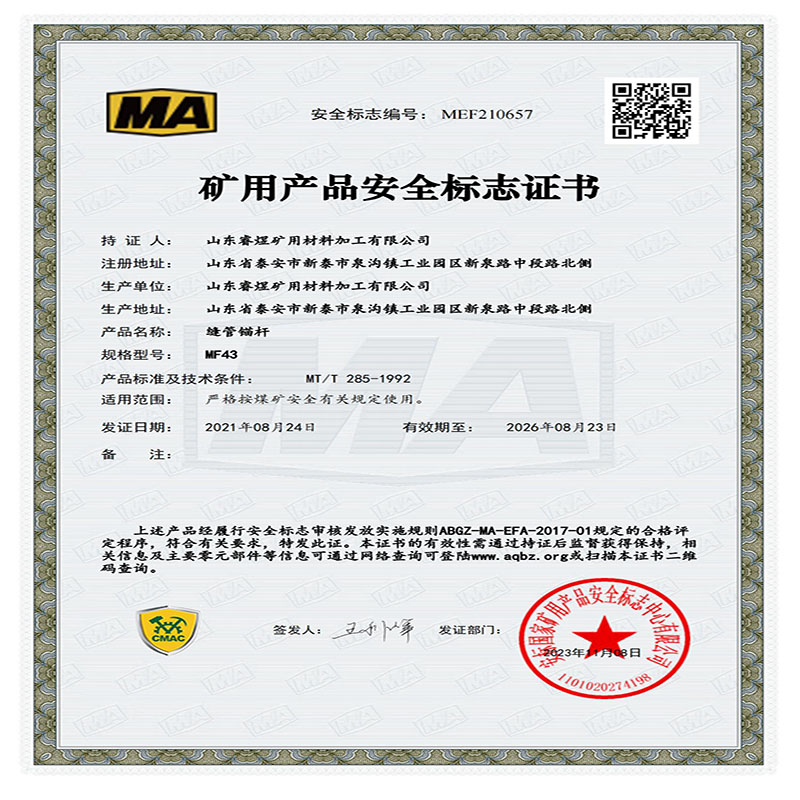

Kwalipikasyon ng Produkto
